Obrada stlačenog zraka

Početna Zastupništva Kompresori Obrada stlačenog zraka

ŠTO JE TO STLAČENI ZRAK?

Stlačeni (komprimirani) zrak je postao jako popularan posljednjih godina, kao siguran i fleksibilan izvor energije. Da bi se osigurala efikasnost ali i dugotrajnost pneumatskih alata, pogonskih strojeva i sistema, stlačeni zrak mora biti vrhunske kvalitete. Iz tog razloga, MAG-COMMERCE nudi svakom svom kupcu edukaciju u tom području, kao i ponudu opreme za poboljšanje kvalitete izlaznog stlačenog zraka u obliku adekvatanog sušača zraka kao i kompletnu ostalu opremu te njenu ugradnju. Na ovoj stranici bi Vam željeli ukazati na važnost kvalitete kompresorskog stlačenog zraka koji će se korisiti u Vašim pogonima na način da Vam prikažemo standarde tražene kvaliteti stlačenog zraka ovisno o potrošačima, primjere kompresorskih stanica u najčešće korištenim pogonima, zajedno sa detaljnim prikazom svakog. Naš stručan komercijalno tehnički tim zaduženih za odjel kompresora Vam je na raspolaganju za sva daljnja pitanja koja bi imali u svezi Vaše nove kompresorske stanice.

Stlačeni zrak korišten u industrijskom okruženju sadrži vodu, ulje, prašinu i ostale nečistoće. Ti faktori utječu na dugotrajnost opreme koja se pogoni preko zračnog kompresora, a samim timesmanjujući kvalitetu poslovanja i povećavajući troškove održavanja. ISO norma koja garantira određenu kvalitetu stlačenog zraka je ISO 8573-1: 1991.

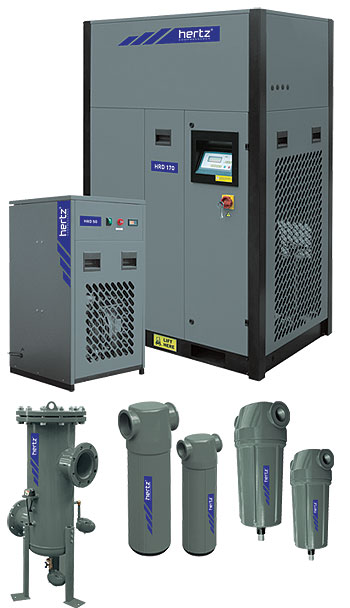

susaci-zraka-mag1

Sušači zraka

  • Centrifugalni separatori
  • Rashladni sušači
  • Adsorpcijski sušači
mag-commerce-obrada-zraka-filteri

Filteri

  • Industrijski
  • Sterilni
  • Zrak za disanje
mag-commerce-ispustaci-kondenzata

Ispuštači kondenzata

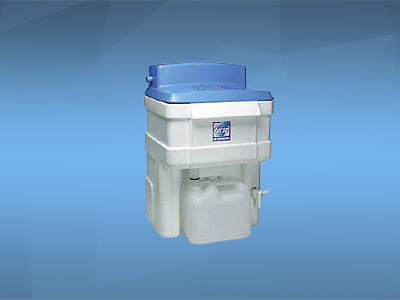

mag-commerce-separator-ulje-voda

Separator ulje-voda

PRIPREMA STLAČENOG ZRAKA

mag-commerce-regulator

Regulator

mag-commerce-filter-regulator

Filter + regulator

mag-commerce-nauljivac

Nauljivač

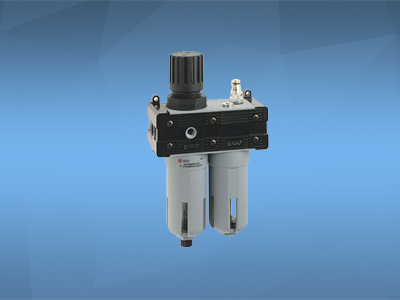

mag-commerce-ppg

PPG

KVALITETA KOMPRIMIRANOG ZRAKA

ISO 8573 predstavlja skup međunarodnih standarda relevantnih za kvalitetu (ili čistoću) komprimiranog
zraka. Standard sadrži devet odvojenih poglavlja, s prvim poglavljem koji specificira zahtjeve korisnika
relevantne za kvalitetu komprimiranog zraka te poglavlja 2-9 koja specificiraju metode testiranja
pojedinih grupa onečišćujućih tvari (kontaminanata).

Kvaliteta komprimiranog zraka spomenuta je u standardu ISO 8573-1 :2010. Postoje 3 glavna
onečišćivača koji utječu na kvalitetu komprimiranog zraka, a to su: nečistoće (krute čestice), voda i ulje.

ISO 8573:2010 – STANDARDI KVALITETE KOMPRIMIRANOG ZRAKA

Nema dvojbe da je sustav komprimiranog zraka toliko dobar kolika je kvaliteta zraka unutar sustava.
Ako sustav komprimiranog zraka proizvodi zrak loše kvalitete bitno je suočiti se s tim problemima u
samom sustavu .
Navode se tri najčešća problema koji se mogu pojaviti u sustavu komprimiranog zraka, a utječu na
njegovu kvalitetu:

NEČISTOĆE (KRUTE ČESTICE)

Pojam «čestice» odnosi se na bilo koji mali djelić čvrste materije kojeg se može pronaći zaostalog u
zraku, najčešće u obliku prašine. Kada takva čestica uđe u sustav komprimiranog zraka, prisustvo
iste može imati ogroman negativan utjecaj na ukupne performanse sustava.
Dolje su navedeni mogući uzroci lošeg tretmana krutih čestica:

  • urezivanje i pucanje te nejednako trošenje (habanje) uništavaju alate i instrumente
  • ako se proizvode opasne komponente (kemijski agresivne čestice)
  • prekidi proizvodnje, pad produktivnosti i kvalitete
  • začepljeni, ventili, regulatori itd.
  • oštećenja membrane (dijafragme)



VLAGA

Vlaga u obliku kondenzata, još je jedan veliki problem koji utječe na kvalitetu komprimiranog
zraka. Kompresori proizvode vruć zrak koji može podnijeti relativno visoku razinu vlage. Nadalje,
nakon kompresije visoki pritisak uzrokuje kondenzaciju čak i pri visokim temperaturama.
Dolje su navedeni mogući uzroci lošeg tretmana vlage:

  • hrđa i korozija u cjevovodima komprimiranog sustava
  • propuštanje (curenje) komprimiranog zraka
  • neodgovarajuće podmazivanje alata na komprimirani zrak
  • oštećenje označavanja, pakiranja i finalnih proizvoda
  • loša kvaliteta antikorozivne zaštite i drugih antikorozivnih premaza
  • gubici produktivnosti tijekom izvođenja radnih operacija
  • formiranje leda u cjevovodu



ULJE

Većina kompresora koristi ulje u kompresorskom stupnju za brtvljenje, podmazivanje i hlađenje.
Ulje za podmazivanje se može transferirati u sustav komprimiranog zraka kao tekuće ulje ili u
raspršenom obliku (aerosol). Tekuće ulje i aerosoli imaju negativan utjecaj kod većine aplikacija s
komprimiranim zrakom.

Dolje su navedeni mogući uzroci lošeg tretmana ulja:

  • loša kvaliteta gotovih proizvoda
  • nepoželjno bojanje gotovih proizvoda
  • nečist i opasan radni okoliš
  • nepoželjni mirisi
  • smanjenje radnog vijeka alata



Da bi se rješili gore navedeni problemi potrebno je provesti adekvatan tretman komprimiranog
zraka. Zahtjevi korisnika za promjenom kvalitete komprimiranog zraka trebaju se provesti u skladu s
tipom industrije ili konkretne aplikacije. Primjerice, visoka kvaliteta komprimiranog zraka potrebna
je u prehrambenoj industriji dok kod tehnike «pjeskarenja» niža kvaliteta zraka neće predstavljati
problem.
U nastavku su prikazane tipične konfiguracije sustava nakon tretmana komprimiranog zraka.

Tipična konfiguracija sustava s naknadnim tretiranjem rashladnim sušačem

Tipična konfiguracija sustava s naknadnim tretiranjem rashladnim sušačem

Tipična konfiguracija sustava s naknadnim tretiranjem adsorpcijskim sušačem

Tipična konfiguracija sustava s naknadnim tretiranjem adsorpcijskim sušačem

Tablica ispod prikazuje minimalni zahtjev za kvalitetom komprimiranog zraka u skladu sa standardom
ISO 8573-1:2010, a koristi se kao Vaš referentni dokument. Zahtjevi za kvalitetom komprimiranog zraka
mogu se mijenjati prema potrebama konkretne aplikacije.

minimalni zahtjev za kvalitetom komprimiranog zraka

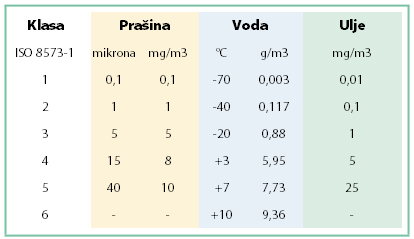

TABLICA NORME KVALITETE STLAČENOG ZRAKA

klasa_odvajanje_vijcani_kompresori
Vijčani kompresori ISO klasa - filteri

Slika br. 1 – REDOSLJED UGRADNJE KOMPONENATA PREMA ŽELJENOJ ČISTOĆI ZRAKA

LEGENDA SIMBOLA:

FQ: Filter zraka (osnovni): filtrira čestice prašine i ulja do 3μm

FP: Filter zraka (odvajajući): filtrira čestice prašine i ulja do 1μm, ulja 0,01 mg/m3

FD: Filter zraka (odvajajući): filtrira čestice prašine i ulja do 0,01μm, ulja 0,01 mg/m3

FC: Filter zraka (aktivno karbonski): filtrira čestice prašine i ulja do 0,003μm, ulja 0,003 mg/m3

EK: Centrifugalni separator: odvajanje kondenzata u protoku stlačenog zraka

C: Vijčani zračni kompresor: isporučuje zrak sa ostatkom ulja od 1-3 mg/m3

S: Tlačna posuda (od 100 – 10.000 litara)

EF: Sušač zraka: točna rosišta na 3°C

EA: Apsorpcijski sušač: točka rosišta na -20°C, -40°C, -70°C

FST: Sterilni filter: potpuno čist zrak oslobođen od virusa, bakterija i ostalih bakteriofaga

PRIMJER SHEME INSTALACIJE

Kompresorska stanica

Slika br. 2 – PRAKTIČAN PRIMJER SHEME INSTALACIJE

Prethodna ilustrirana shema instalacije (slika br. 1) prikazuje redosljed komponenata prema stupnju čistoće zraka prema ISO klasi 8573-1 i prema parametrima definiranih prema trenutnim normama. Ilustracija sheme instalacije prikazan dolje (slika br. 2), predstavlja praktičan primjer instalacije u pogonu koja uključuje by-pass premosnice između komponenata, ispuste kondenzata i separator voda-ulja.

SC: Ispuštač kondenzata: ručni, automatski, vremenski

BP: Bypass: premosnica između komponenata

WS: Separator ulja i vode: garantira potpuno odvajanje ulja i vode, obavezan u EU
